注塑機用塑料顆粒自動上料裝置介紹本實用新型專利涉及一種注塑機用塑料顆粒自動上料裝置，旨在解決現有上料裝置結構不夠優化、設計不夠合理的問題。該裝置通過集成加熱、攪拌和密封功能，實現了塑料顆粒的均勻加熱和高效上料，從而提高注塑過程的效率和質量。以下將從裝置結構、工作原理和優點等方面進行詳細介紹。

裝置主要結構和組件

該自動上料裝置的核心結構包括支撐系統、上料室、加熱系統、攪拌系統和下料控制系統。各部分協同工作，確保塑料顆粒在進入注塑機前得到充分預處理。

• 支撐系統：裝置底部設有支撐座（1），其上方四周固定連接有支撐桿（2），用于穩定支撐整個上料結構。支撐桿的上端與上料室（4）連接，形成整體框架。

• 上料室和加熱區：上料室（4）內部設置有加熱區（14），其四側內部嵌有加熱板（5），用于對塑料顆粒進行加熱。上料室的上端通過連接圈（6）與加料室（11）連接，加料室用于臨時儲存塑料顆粒。連接圈內部設有呈“十”字型的連接桿（7），連接桿與連接圈之間形成下料通道（9），便于顆粒流動。

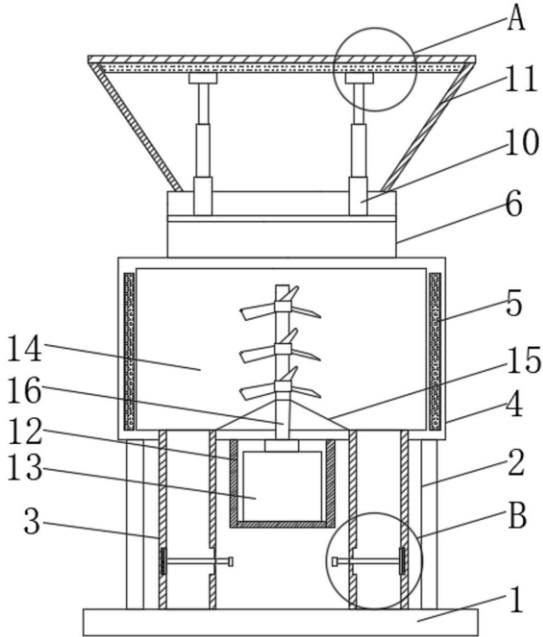

  （圖1展示了裝置的剖面結構，清晰顯示了上料室、加熱區及內部組件布局。）

• 攪拌系統：上料室的下端中部固定連接有連接框（12），內部安裝有電機（13）。電機輸出端連接攪拌輥（16），攪拌輥延伸至加熱區內部，用于攪拌塑料顆粒，確保加熱均勻。攪拌輥與加熱區連接處設有導料板（15），引導顆粒流動。

• 密封系統：加料室（11）上部設有電動推桿（10），電動推桿上端固定連接蓋板（18），蓋板下表面裝有密封圈（17）。通過電動推桿控制蓋板的升降，實現加料室的密封，防止熱量散失和灰塵進入。

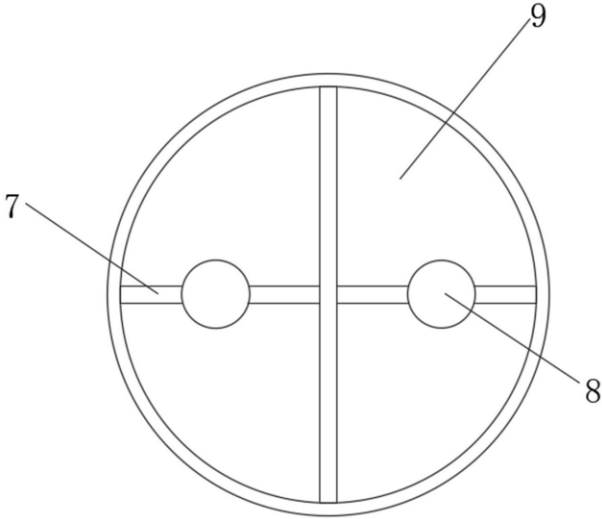

  （圖2為連接圈的俯視結構示意圖，顯示了連接桿、下料通道和安裝座的布局。）

• 下料控制系統：上料室下端兩側連接有下料導管（3），與加熱區連通。下料導管內部設有擋板（19），擋板一端通過連接板（23）連接負極磁鐵（24），與導管內的正極磁鐵（22）配合，實現下料口的開閉控制。擋板另一端設有拔桿（25），便于手動操作。

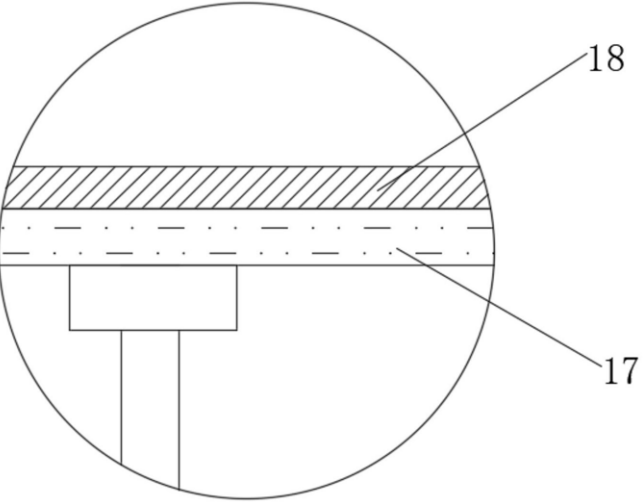

  （圖3和圖4分別為圖1中A和B區域的放大圖，展示了下料導管內部擋板和磁鐵結構的細節。）

工作原理

裝置的工作過程分為加料、加熱攪拌和下料三個步驟：

1. 加料階段：啟動電動推桿（10），帶動蓋板（18）和密封圈（17）上升，使加料室（11）上端敞口。塑料顆粒從加料室加入，通過下料通道（9）落入加熱區（14）。

2. 加熱攪拌階段：加料完成后，電動推桿下降，蓋板與加料室密封。加熱板（5）啟動，對加熱區內的塑料顆粒進行加熱；同時，電機（13）驅動攪拌輥（16）旋轉，對顆粒進行充分攪拌，確保加熱均勻、快速。

3. 下料階段：加熱完成后，通過拔桿（25）拉動擋板（19），使連接板（23）上的負極磁鐵（24）與下料導管內的正極磁鐵（22）分離，打開下料口。加熱后的塑料顆粒經下料導管（3）流入注塑機，完成上料過程。

優點和創新點

• 加熱均勻高效：通過加熱板和攪拌輥的配合，解決了傳統上料裝置加熱不均的問題，提高了加熱速率和注塑質量。

• 密封防塵：蓋板和密封圈的設計有效防止熱量散失和灰塵污染，符合清潔生產要求。

• 結構優化：導料板和磁控擋板等細節設計提升了裝置的可靠性和操作性，降低了維護成本。

• 自動化程度高：電動推桿和電機實現了加料和攪拌的自動化，減少了人工干預。

結論

該注塑機用塑料顆粒自動上料裝置通過創新結構設計，實現了塑料顆粒的預處理一體化，適用于各類注塑場景。其優化方案不僅提升了效率，還延長了設備壽命，具有較高的實用價值和推廣前景。如需更多技術細節，請參考專利文檔全文。
